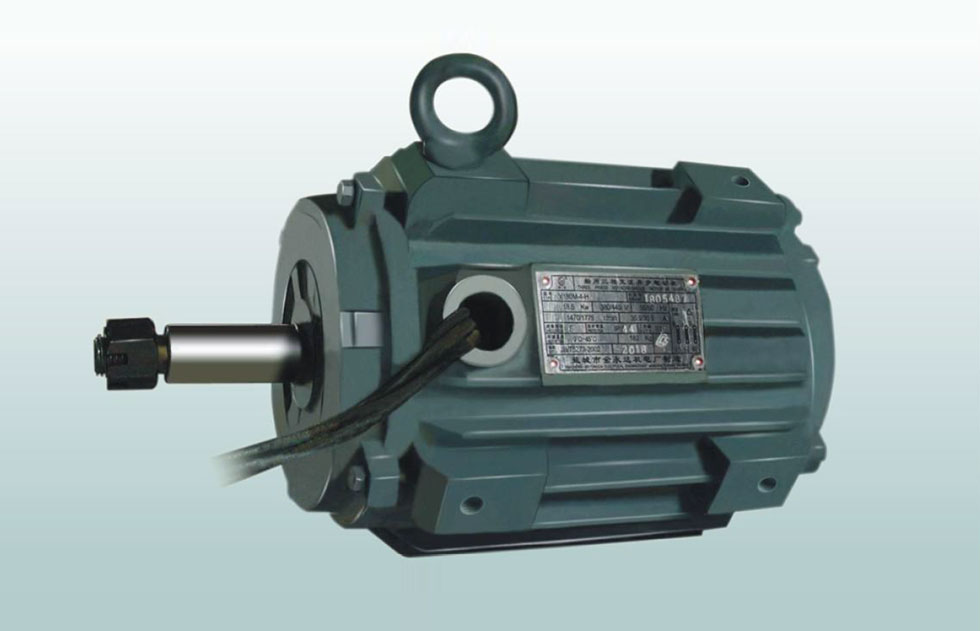

YVF2-H船用变频调速三相异步电动机

YVF2-H系列船用变频调速三相异步电动机是YVF系列基础上改进设计，可实现无极调速的电动机，具有低速恒转矩输出和高速恒功率输出之机械特性，产品能适应各种变频电源的高频冲击，确保其良好的工作特性。该系列电动机具有结构紧凑、调速性能好、较高的起动转矩及较小的起动电流、噪音低、振动小、节能效果明显等优点。其功率等级、安装尺寸及机座中心高均符合IEC标准。其派生产品有变频调速电磁制动电机等。

注：根据用户要求，可选装光电编码器、制动器、测速发电机、超速开关。

主要性能指标

1、变频调速范围：5(3)~50H 恒转矩调速；50~100HZ恒功率调速

2、极数：4

3、起动转矩：>125%。

4、绝缘等级：B、F级。

5、结构安装形式：B3、B5、B35。

使用条件

1、电动机之防护等级：IP54(亦可制成IP55)

2、环境温度：-15~40℃

3、海拔：不超过1000米

4、电压：380+10%V；频率：50+2%HZ(可制作特殊电压及频率)。

5、变频装置额定输出电流：大于或等于电动机的额定电流(铭牌值)或电动机实际运行中的 电流。

6、变频装置的选择：根据不同的调速要求，应选择不同性能的变频调速装置。

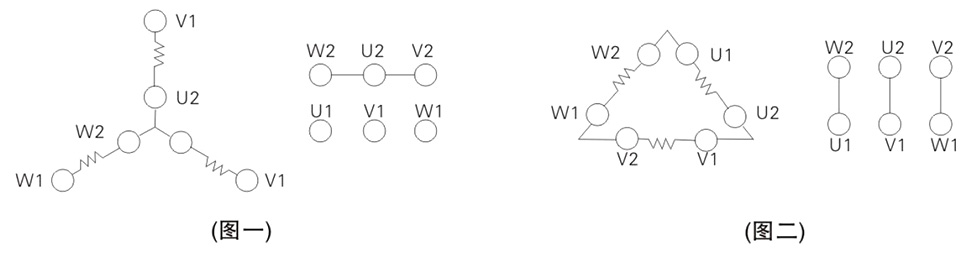

7、接法：55KW及以下Y接法(图一)55KW 以上△接法(图二)

8、工作制：连续工作制(SI)。

9、冷却方式：外冷试IC416，风机应单独接线，风机的旋转应与其箭头所指方向一致。

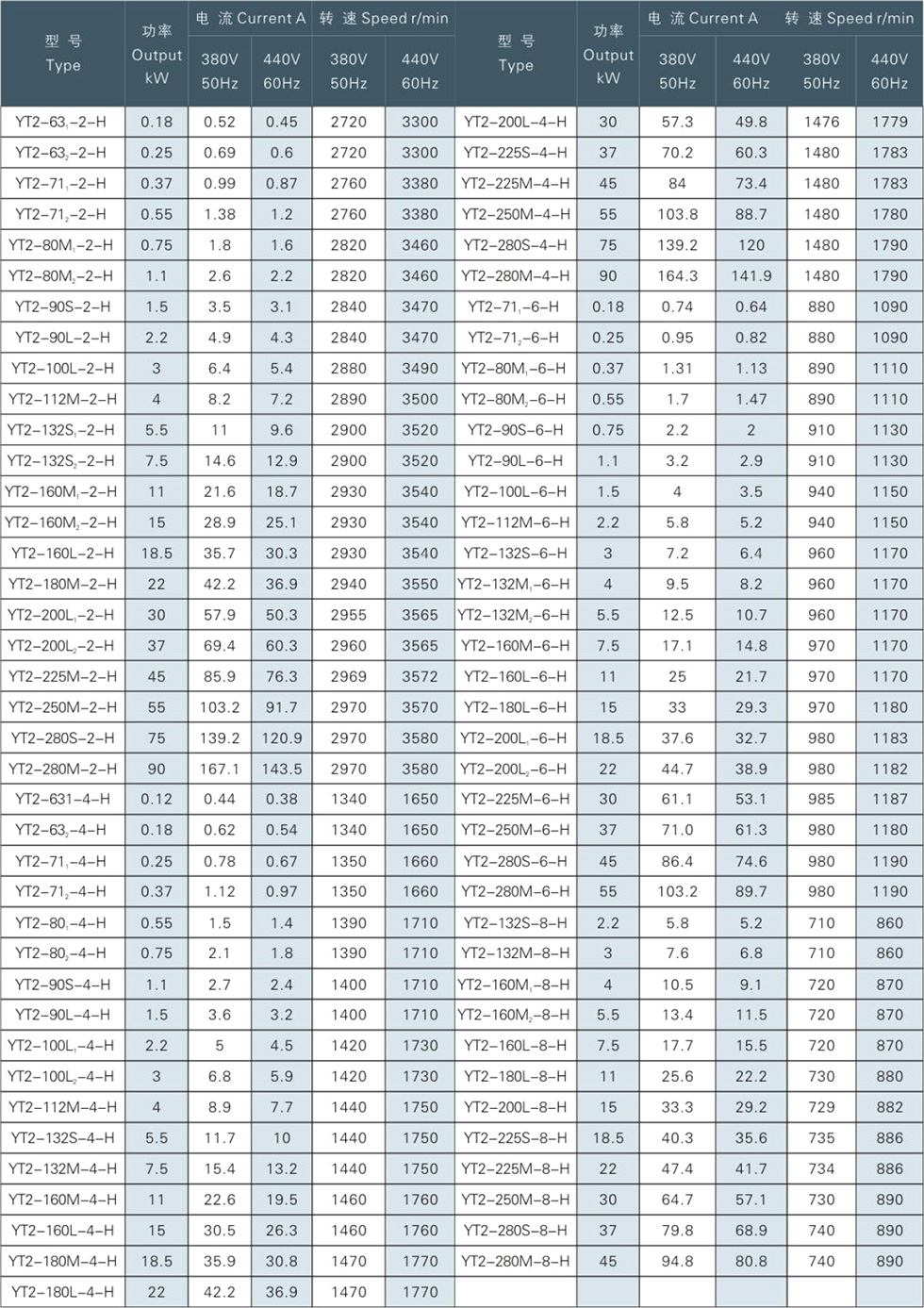

技术参数

6级-同步转速1000r/min

8级-同步转速750r/min

B3外形及安装尺寸图

B35外形及安装尺寸图

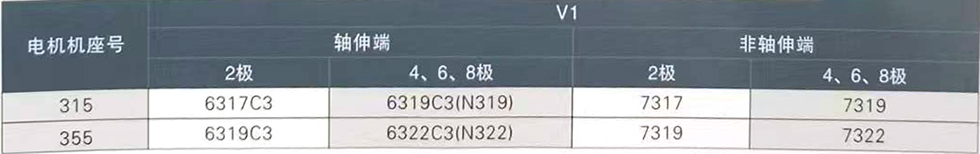

B5、V1外形及安装尺寸图
